Yleiskatsaus
Lämmönvaihdin(lämmönvaihdin), on kuuma neste osa lämmönsiirrosta kylmänestelaitteistoon, joka tunnetaan myös lämmönvaihtimina. Lämmönvaihtimella on tärkeä asema kemian-, öljy-, sähkö-, elintarvike- ja monessa muussa teollisessa tuotannossa, sen lämmönvaihdinta kemian tuotannossa voidaan käyttää laajalti käytettynä lämmittimenä, jäähdyttimenä, lauhduttimena, höyrystimen kiehuttimena jne.
Luokitus
Eri väliaineille, erilaisille työolosuhteille, eri lämpötiloille, lämmönvaihtimen erilaisille paineille, rakennetyyppi on myös erilainen, lämmönvaihtimien erityinen luokitus on seuraava:
1, Lämmönsiirtoperiaatteen luokituksen mukaan
Seinien välinen lämmönvaihdin
Seinien välinen lämmönvaihdin on lämpötilaero kahden nesteen välillä seinän virtauksen erottamassa tilassa lämmönjohtavuuden seinämän läpi ja nesteen konvektio seinän pinnassa, lämmönsiirto näiden kahden nesteen välillä. On olemassa kuori ja putki, kotelo ja muun tyyppisiä lämmönvaihtimia. Seinästä seinään -lämmönvaihdin on tällä hetkellä yleisimmin käytetty.
Lämpövarastolliset lämmönvaihtimet
Lämmönvarauslämmönvaihdin lämmönvaraajan muodostaman kiinteän materiaalin läpi, lämpö korkean lämpötilan nesteestä matalan lämpötilan nesteeseen, kuuma väliaine ensin lämmittämällä kiinteää materiaalia tietyn lämpötilan saavuttamiseksi, kylmä väliaine ja sitten kiinteän materiaalin läpi kuumennetaan niin, että se saavuttaa lämmönsiirron tarkoituksen. Lämmönvaraajan lämmönvaihtimessa on pyörivä tyyppi, venttiilikytkentätyyppi jne.
Nesteeseen kytketty epäsuora lämmönvaihdin
Nestekytkentäinen epäsuora lämmönvaihdin on lämmönvaihdin, jossa kaksi pintalämmönvaihdinta on yhdistetty niissä kiertävän lämmönsiirtimen avulla, lämmönsiirtoaine kiertää korkean lämpötilan nestelämmönvaihtimen ja matalan lämpötilan nesteen välillä vastaanottaen lämpöä korkea- lämpötilan nestettä ja vapauttaa lämpöä matalan lämpötilan nesteeseen matalan lämpötilan nesteen lämmönvaihtimessa.
Suorakoskettavat lämmönvaihtimet
Tämä lämmönvaihdin, joka tunnetaan myös nimellä hybridilämmönvaihdin, on laite, jossa kaksi nestettä tulee suoraan kosketukseen ja sekoittuvat lämmönvaihtoa varten, esimerkiksi kylmävesitorni, kaasulauhdutin jne.
Yhdistelmälämmönvaihdin
Höyryn ja veden pintatyyppisen epäsuoran lämmönvaihdon sekä veden ja veden suoran sekavirtauksen lämmönvaihdon yhdistelmä ovat kahdenlaisia lämmönvaihtolaitteita. Verrattuna höyry-vesipintatyyppiin epäsuora lämmönsiirto, korkeampi lämmönsiirtotehokkuus; höyry-vesi suora sekoitettu lämmönsiirto verrattuna parempaan stabiilisuuteen ja alhaisempaan yksikkömeluun.
2, luokitus käytön mukaan
Lämmitin
Lämmittimen on tarkoitus lämmittää neste tarvittavaan lämpötilaan, mutta lämmitysnestettä ei tapahdu vaiheenmuutoksessa.
Esilämmitin
Esilämmittimet esilämmittävät nesteitä prosessitoimintojen vakioprosessiparametrien saamiseksi.
Tulistimen
Tulistimen avulla lämmitetään neste (prosessikaasu tai höyry) tulistettuun tilaan.
Höyrystin
Höyrystimiä käytetään nesteiden lämmittämiseen kiehumispisteen yläpuolelle niin, että neste haihtuu ja sillä on yleensä faasimuutos.
3, luokitus rakenteen mukaan

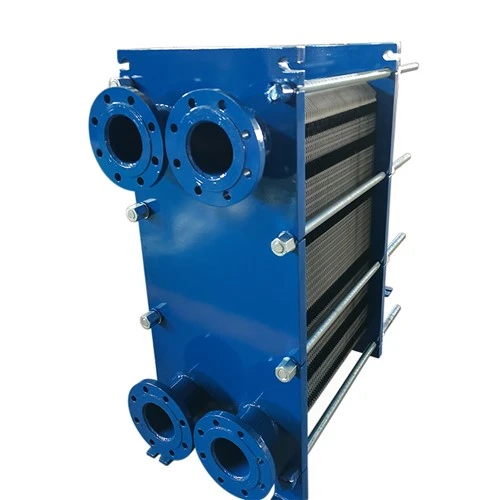

Voidaan jakaa kelluviin lämmönvaihtimiin, kiinteisiin putkilevylämmönvaihtimiin, U-muotoisiin putkilevylämmönvaihtimiin, levylämmönvaihtimiin jne.
Toimialan asema
Lämmönvaihtimia öljy-, kemian-, kevyen teollisuuden, lääke-, energia- ja muussa teollisessa tuotannossa käytetään usein matalan lämpötilan nesteen lämmittämiseen tai korkean lämpötilan nesteen jäähdyttämiseen, nesteen höyrystämiseen höyryksi tai höyryn kondensoimiseen nesteeksi.
Lämmönvaihtimet voivat olla laiteyksikkö, kuten lämmittimet, jäähdyttimet lauhduttimet jne.; mutta myös prosessilaitteiden komponentteja, kuten ammoniakkisynteesitornilämmönvaihtimia. Lämmönvaihdin on tärkeä laiteyksikkö kemianteollisuudessa, tilastojen mukaan lämmönvaihtimen vetoisuus on noin 20 % koko prosessilaitteistosta, osa jopa 30 %, joten sen merkitys voidaan kuvitella.
